7,62/5,45-мм автомат Калашникова (АК47,АКМ,АК74 и их модификации)
АК-47(Автомат Калашникова 47 года):
7,62-мм автомат Калашникова (АК) — автомат, принятый на вооружение в СССР в 1949 году; индекс ГРАУ — 56-А-212. Был сконструирован в 1947 году Михаилом Тимофеевичем Калашниковым, опытные экземпляры автомата назывались АК-47. В том же 1947 году по результатам сравнительных испытаний автомат был рекомендован для принятия на вооружение.
АК и его модификации являются самым распространённым стрелковым оружием в мире. По имеющимся оценкам, к этому типу (включая лицензионные и нелицензионные копии, а также сторонние разработки на базе АК) принадлежит до 1/5 всего имеющегося на Земле стрелкового огнестрельного оружия. За 60 лет было выпущено более 70 миллионов автоматов Калашникова различных модификаций. Они состоят на вооружении 50 иностранных армий. Главный конкурент автоматов Калашникова — американская автоматическая винтовка М16 — была произведена в количестве примерно 10 миллионов штук, и состоит на вооружении 27 армий мира. По мнению многих экспертов АК является эталоном надёжности и простоты обслуживания.
На основе 7,62-мм автомата Калашникова создано семейство боевого и гражданского стрелкового оружия различных калибров, включая автоматы АКМ и АК74 и их модификации, ручной пулемёт Калашникова, карабины и гладкоствольные ружья «Сайга» и другие, в том числе за рубежом СССР.
Предполагаемое родство с другими образцами автоматического оружия:
Часто можно встретить мнение о том, что прототипом для полного или частичного копирования при разработке АК послужили ТКБ-415 конструктора Булкина, АВС-31 конструктора Симонова, StG-44 немецкого констуктора Шмайссера и некоторые другие образцы стрелкового оружия. Правдивость мнений заключается в том, что автомат Калашникова вобрал в себя лучшие идеи от всех приведенных (и других) разработок, в частности, от StG-44 — использование промежуточного патрона, от ТКБ-415 — ствольную коробку и расположение газоотводного узла и т. д.
Для примера, сходство автомата Калашникова и StG-44 далеко не полное. Так, они различаются по важнейшему для автоматического оружия признаку — способу запирания затвора: в АК затвор запирается поворотом вокруг продольной оси, в StG-44 — перекосом в вертикальной плоскости. Также различаются компоновка и, как следствие, порядок разборки этих автоматов: в StG-44 для разборки необходимо отсоединить приклад, при этом отделяется и ударно-спусковой механизм; в АК ударно-спусковой механизм не отъемный, а для разборки не требуется отсоединять приклад, так как возвратный механизм полностью размещен в ствольной коробке.
Автомат состоит из следующих основных частей и механизмов:
ствол со ствольной коробкой, прицельными приспособлениями и прикладом;
отъёмная крышка ствольной коробки;
затворная рама с газовым поршнем;
затвор;
возвратный механизм;
газовая трубка со ствольной накладкой;
ударно-спусковой механизм;
цевьё;
магазин;
штык.
Принцип работы автоматики АК-47:
Принцип работы автоматики АК-47 основан на отводе части пороховых газов через специальное отверстие в стенки ствола и специальное действие их на поршень.
Цикл работы осуществляется следующим образом:
Для производства выстрела необходимо нажать на спусковой крючок . Курок выходит за оцепление с передним шептало . И под действием ударной пружины ударяет по ударнику.

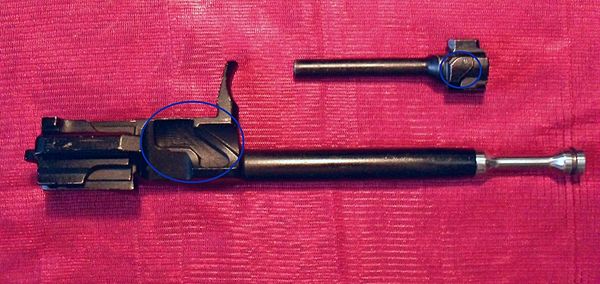

Происходит накал капсулы и воспламенение порохового снаряда. Под действием расширяющихся пороховых газов пуля врезается в нарезы и движется по каналу ствола. После того как пуля пройдет газоотводные отверстия на стенки ствола, часть пороховых газов поступает в газовую камеру. Действуя на поршень газовые газы отбрасывают пороховые газы назад. В процессе движения затворная рама осуществляет отпирание канала ствола, путем поворота затвора и расцепление его боевых выступов с опорными поверхностями вкладыша ствольной коробки.
После отпирания, начинается совместные движение затворной рамки и затвора. Из патронника извлекается стрелянная гильза, которая в дальнейшем удаляется за приделы оружия. Одновременно с этим взводится ударно-спусковой механизм. Под действием возвратного механизма, подвижные части из крайнего заднего положения, перемещаются вперед. При этом очередной патрон заряжается в патронник , происходит запирание канала ствола.
К моменту прихода подвижных частей в крайнее передние положение, ударно-спусковой механизм находится в взведенном положении. Автомат готов к производству следующего выстрела.
Тактико-технические характеристики:
Масса, кг:
первый выпуск:
4,3 (АК без патронов и штыка), 0,43 (неснаряжённый магазин),
поздний выпуск:
3,8 (АК без патронов и штыка), 0,33/0,82 (неснаряжённый/снаряжённый магазин)
штык:
0,27 (без ножен)
0,37 (с ножнами)

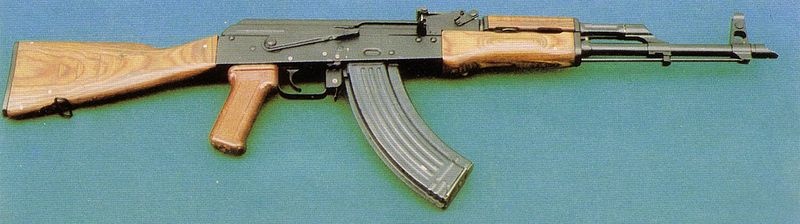

АКМ (Автомат Калашникова Модернизированный, Индекс ГРАУ — 6П1) — модернизация АК, принятая на вооружение в 1959 году. В АКМ прицельная дальность увеличена до 1000 м, внесены изменения, направленные на повышение надёжности и удобства эксплуатации..
Дульная часть ствола оружия имеет резьбу, на которую могут устанавливаться глушители ПБС или ПБС-1, для использования которых необходимо применять патроны 7,62УС с дозвуковой начальной скоростью пули. Также на АКМ появилась возможность установки подствольного гранатомёта ГП-25 «Костёр».
АКМС(Индекс ГРАУ — 6П4) — вариант АКМ со складным прикладом. Система крепления приклада была изменена относительно АКС (складывался вниз-вперед, под ствольную коробку). Модификация разработана специально для десантников.
АКМСУ — укороченный вариант АКМ со складным прикладом, предназначенный для спецподразделений и воздушно-десантных войск. Был выпущен в очень малом количестве и широкого распространения в войсках не получил. На вооружение официально не поступал.
АКМН (6П1Н) — вариант с ночным прицелом.
АКМСН (6П4Н) — модификация АКМН со складным металлическим прикладом.
Стрельба из АКМ ведётся патронами образца 1943 года (7,62×39 мм) со следующими типами пуль:
обыкновенная со стальным сердечником предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски. трассирующая предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также поражения живой силы противника. Сердечник состоит из сплава свинца с сурьмой, за ним находится стаканчик с запрессованным трассирующим составом. Цвет пули — зелёный. бронебойно-зажигательная предназначена для зажигания горючих жидкостей, а также поражения живой силы, находящейся за легкобронированными укрытиями на дальностях до 300 м. Оболочка — с томпаковым наконечником, сердечник — стальной со свинцовой рубашкой. За сердечником в свинцовом поддоне находится зажигательный состав. Цвет головной части — чёрный с красным пояском.
Тактико-технические характеристики:
Масса, кг:
3,1 (АКМ без штык-ножа с неснаряжённым магазином из лёгкого сплава)
3,3 (АКМС без штык-ножа с неснаряжённым магазином из лёгкого сплава)
3,6 (АКМ без штык-ножа со снаряжённым магазином из лёгкого сплава)
3,8 (АКМС без штык-ножа со снаряжённым магазином из лёгкого сплава)
0,17 (магазин из лёгкого сплава)
0,33 (стальной магазин)
0,26 (штык-нож без ножен)
Длина, мм :
1020 (с примкнутым штык-ножом)
880 (без штык-ножа)
640 (АКМС со сложенным прикладом)
до 800(по наземным целям),
до 500(по воздушным целям)
Максимальная дальность, м:
400 (эффективная)
3000 (полёт пули)
Убойное действие, м:
до 1500
Дульная энергия пули, дж:
2030 Дж
Вид боепитания:
отъёмный коробчатый магазин на 30 патронов (возможно использование магазинов от РПК на 40 патронов)
Прицел:
секторный
АК74:

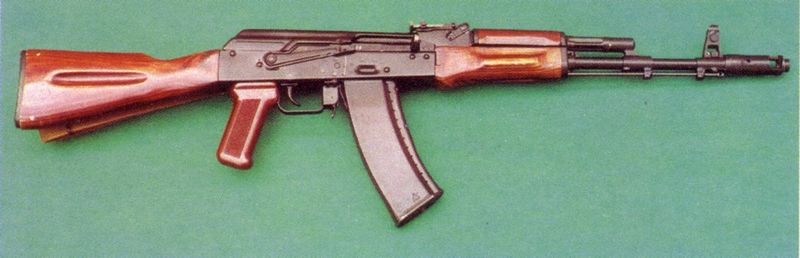

АК74 (Индекс ГРАУ — 6П20, также встречаются названия АК-74 и АК 74) — автомат Калашникова калибра 5,45 мм, разработанный в 1970 году конструктором М.Т. Калашниковым и принятый на вооружение вооружённых сил СССР в 1974 году. Является дальнейшим развитием АКМ. Разработка АК74 связана с переходом на новый малоимпульсный патрон 5,45×39 мм.
АК74Н — «ночной» вариант АК74 с боковой планкой для крепления ночных прицелов.
АКС74 (Индекс ГРАУ — 6П21) — вариант АК74 со складывающимся вбок металлическим прикладом пятиугольной формы. Создан для использования в воздушно-десантных войсках (автомат с нескладывающимся прикладом невозможно удобно и безопасно расположить в подвесной системе парашюта). Заменён АК74М, имеющим складной пластиковый приклад.
А-60 — прототип модернизированного автомата, разработанный конструкторами Ижмаша в середине 1980-х годов. Основные отличия от АК74: ствол длиной 460 мм с уменьшенным дульным тормозом и закреплённая на шарнире крышка ствольной коробки, откидывающаяся при разборке вверх (подобно АКС74У). Масса (с пустым магазином) — 3,46 кг, начальная скорость пули — 920 м/с. В дальнейшем появился вариант А-61, на основе которого и был создан АК74М
Особенности:
Основные отличия от предшественника:
новый патрон калибра 5,45×39 мм (вместо 7.62х39 мм), имеющий более настильную траекторию пули, что привело к увеличению дальности прямого выстрела на 100 метров, а также более лёгкий (экономия массы в 1,4 кг при носимом боекомплекте в 8 магазинов);
новый дульный тормоз-компенсатор, служащий для повышения кучности боя и уменьшения энергии отдачи;
магазин из лёгкой и прочной пластмассы.
Возможно применение с подствольным гранатомётом ГП-25 или ГП-30 или ГП-34.
Кучность автоматического огня улучшилась по сравнению с АКМ почти в 2 раза (по линейным размерам). Кучность одиночного огня — приблизительно на 50 %
Тактико-технические характеристики:
Масса, кг:
3,3 (АК74 без патронов)
3,2 (АКС74 без патронов)
3,6 (АК74 снаряженный)
3,5 (АКС74 снаряженный)
5,9 (АК74Н снаряженный, с ночным прицелом)
5,8 (АКС74Н снаряженный, с ночным прицелом)
3,4 (АК74М без магазина)
5,6 (АК74М с ночным прицелом НСПУМ, без магазина)
5,5 (АК74М с ночным прицелом НСПУ-3, без магазина)
0,23 (пустой магазин)
0,32 (штык-нож 6х4 без ножен)
Длина, мм :
1089 (с примкнутым штык-ножом)
940 (АК74)
940/700 (АКС74 с разложенным/сложенным прикладом)
943/704 (АК74М) с разложенным/сложенным прикладом
коробчатый секторный магазин на 30 патронов (возможно использование магазинов на 45 патронов от РПК-74)
Прицел:
регулируемый открытый, крепление для оптического не предусмотрено (кроме АК74М)
Патроны:
Используемые патроны:
7Н6 (1974 г., стальная пуля, нетермоупрочненный сердечник, не выпускается) — стальной сердечник в свинцовой рубашке, с биметалической оболочкой.
7Н10 (1992 г., повышенной пробиваемости, термоупрочненный штампованый сердечник). Бронепробиваемость — 16 мм с дистанции 100 м.
7У1 (дозвуковая пуля для бесшумной стрельбы).
7Н22 (1998 г., остроконечный сердечник, термоупрочненный, изготовленный из высокоуглеродистой стали У12А, методом резки с последующим шлифованием оживальной части). Бронепробиваемость — 5 мм с дистанции 250 м (марка 2П), в 1,9 раза лучше 7Н6.
Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АК74 обеспечивает следующее пробивное действие:
Пробитие с вероятностью 50 % стальных листов толщиной:
2 мм на дистанции 950 м;
3 мм на дистанции 670 м;
5 мм на дистанции 350 м.
Пробитие с вероятностью 80-90 % стальной каски на дистанции 800 метров;
Пробитие с вероятностью 75-100 % бронежилета на дистанции 550 метров;
Проникновение на 50-60 см в бруствер из плотного утрамбованного снега на дистанции 400 метров;
Проникновение на 20-25 см в земляную преграду из утрамбованного суглинистого грунта на дистанции 400 метров;
Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев сечением 20х20 см на дистанции 650 метров;
Проникновение на 10-12 см в кирпичную кладку на дистанции 100 метров.
Модификации:
АК-74М
АК74М с подствольным гранатомётом ГП-25(30)
АК-74М — АК74 модернизированный. Оснащён складывающимся вбок пластиковым прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических так и ночных, на левой стороне ствольной коробки. Таким образом АК74М заменил сразу четыре модели: АК74, АКС74, АК74Н и АКС74Н. Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного полиамида АГ-4В. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая. Для уменьшения вероятности механического повреждения крышки ствольной коробки, последняя была значительно усилена. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК74. С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01. В 1991 году АК74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе. АК-74М3 — модификация АК-74М для БЗК «Пермячка-М». Изменения включают: целеуказатель, коллиматорный прицел и ночную насадку для прицела. Используется подствольный гранатомет ГП-34. Предполагается, что данные с автомата на монокуляр шлема будут передаваться либо по каналу Bluetooth, либо по проводам.

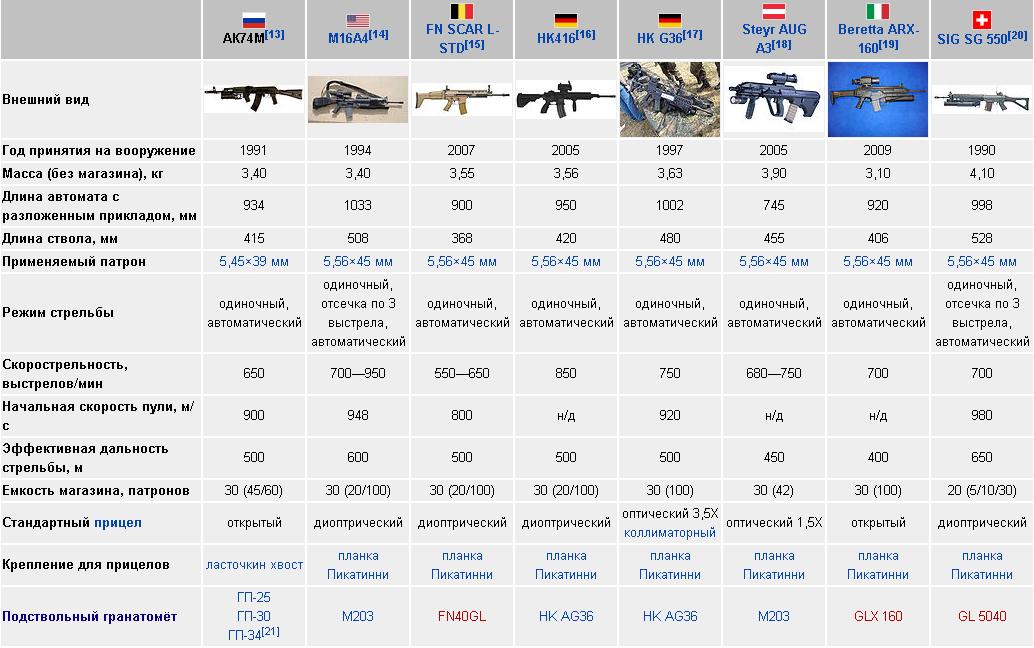

Тактико-технические характеристики:
Масса, кг:
3,4(со снаряженным магазином)
Длина, мм :
1089(с разложенным прикладом и со штык-ножом)
940(с разложенным прикладом)
700(с сложенным прикладом)
регулируемый открытый, крепление для оптического предусмотрено
АКС74У
5,45-мм автомат Калашникова складной укороченный, АКС74У (Индекс ГРАУ — 6П26) — укороченная модификация автомата АК74, был разработан в конце 1970-х — начале 1980-х годов для вооружения экипажей боевых машин, авиатехники, расчётов орудий, а также десантников. Также он используется в МВД и охранных структурах благодаря своим небольшим размерам.
Особенности автомата: Отличия от АКС-74:
укороченный в 2 раза ствол,
укороченный шток газового поршня,
установлен специальный надульник, служащий расширительной камерой и пламегасителем,
крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части,
установки целика на 200 и 400 метров.
С точки же зрения всех механизмов АКС74У полностью аналогичен АК-74.
Достоинства АКС74У:
высокая мобильность и возможность скрытного ношения;
высокая пробивная способность пули.
Недостатки:
малая прицельная дальность стрельбы;
невысокое останавливающее действие пули;
склонность к быстрому перегреву при стрельбе.
Патроны: Стрельба из АКС74У ведётся 5,45-мм патронами со следующими типами пуль: обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски. трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.
Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АКС-74У обеспечивает следующее пробивное действие:
Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:
3 мм на дистанции 500 м;
5 мм на дистанции 210 м.
Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
Проникновение на 15-20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
Проникновение на 6-8 см в кирпичную кладку на дистанции 100 м.
Варианты: АКС74УН2 («ночной») — вариант, отличающийся наличием планки для крепления ночного прицела. Для стрельбы в условиях естественной освещенности ночью к нему присоединяется ночной стрелковый прицел универсальный модернизированный (НСПУМ). АКС74УБ («бесшумный») — вариант для сил специального назначения, отличающийся заменой штатной дульной насадки на резьбу для крепления глушителя (обычно ПБС-4) и возможностью установки бесшумного подствольного гранатомета БС-1М. В таком виде автомат образовывает бесшумный стрелково-гранатометный комплекс 6С1 «Канарейка».
Тактико-технические характеристики:
Масса, кг:
2,7 (без патронов)
3 (снаряженный)
0,215 (магазин)
2,2 кг (НСПУМ)
Длина, мм :
730/490 с разложенным/сложенным прикладом
Длина ствола, мм:
206,5
Патрон:
5,45×39 мм (с обыкновенными и трассирующими пулями)
